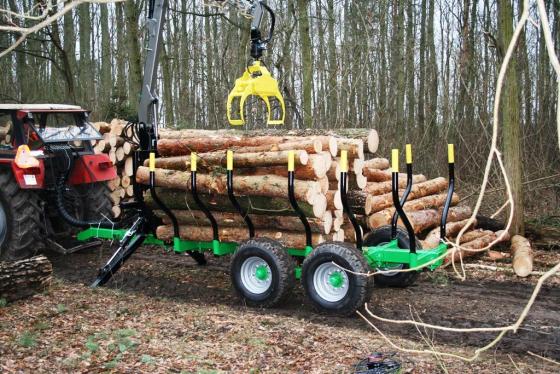

PRZYCZEPA LEŚNA E5SD z ŻURAWIEM OTL-40T
Przyczepa przystosowana jest do zrywki i podwozu głównie drewna kłodowego o długościach. 1,2 – 4,0 m . Użytkownik może ją jednak wykorzystywać do przewozu drewna o innych długościach przestrzegając zasady, że środek ciężkości ładunku powinien znajdować się ok. 550 mm przed osią obrotu wahaczy oraz nie należy przekraczać ładowności przyczepy.
Przyczepa przystosowana jest do zrywki i podwozu głównie drewna kłodowego o długościach. 1,2 – 4,0 m . Użytkownik może ją jednak wykorzystywać do przewozu drewna o innych długościach przestrzegając zasady, że środek ciężkości ładunku powinien znajdować się ok. 550 mm przed osią obrotu wahaczy oraz nie należy przekraczać ładowności przyczepy.
Przyczepę należy agregować z ciągnikami wyposażonymi w zaczep typu "hitch" do przyczep jednoosiowych o dopuszczalnym nacisku na zaczep min. 16 kN ( ok. 1600 kG). W celu wykorzystania pełnej ładowności ciągnik powinien charakteryzować się odpowiednią mocą tj. min. 60 kW oraz zapewniać odpowiednie parametry napędu żurawia i siłownika łamania dyszla z hydrauliki zewnętrznej.
Parametry techniczne
|
L.p.
|
Wyszczególnienie
|
Jedn. miary
|
E5SD
jednostkowo
|
|
1.
|
ładowność obliczeniowa
(po zabudowaniu żurawia OTL 40T)
|
kg
|
5 791
|
|
2.
|
ładowność (użytkowa)
|
kg
|
5 000
|
|
3.
|
masa przyczepy
|
kg
|
1 079
|
|
4.
|
masa przyczepy (z żurawiem i podporami)
|
kg
|
1 867
|
|
5.
|
nacisk na zaczep:
- dla samej przyczepy
- dla przyczepy pustej
- dla przyczepy z pełnym ład
|
kN
|
219
730
1 375
|
|
6.
|
przekrój poprzeczny (między kłonicami)
|
m2
|
1,66
|
|
7.
|
długość belki głównej za osłoną
|
mm
|
2 450
|
|
8.
|
wymiary gabarytowe przyczepy
długość
szerokość
wysokość: bez żurawia
wysokość z żurawiem
|
mm
|
5 235
1 570
1 750
2 170
|
|
9.
|
ilość kół jezdnych
|
szt.
|
4
|
|
10.
|
układ jezdny
|
|
TANDEM
|
|
11.
|
rozstaw kół jezdnych
|
mm
|
960
|
|
12.
|
hamulec
|
|
brak
|
|
13.
|
instalacja elektryczna
|
V
|
brak
|
|
14.
|
prędkość transportowa max.
|
km/godz.
|
40
|
|
15.
|
kąt odchylenia dyszla od osi wzdłużnej
|
0
|
38
|
|
16.
|
ciągnik współpracujący
- nacisk na dolny zaczep transp.
- moc
|
kN
kW
|
1600
min. 55
|
|
17.
|
wymagane ciśnienie inst. hydr.
|
MPa
|
min 17,5
|
|
18.
|
olej w inst. hydraulicznej
|
|
HIPIL 6
|
|
19.
|
standardowy ładunek
|
|
kłody max L=4 m
|
|
20.
|
zamontowany żuraw
- moment podn. brutto max.
- masa
|
kNm
kg
|
OTL-40T
20,4
630
|
