Kahlschlagbearbeitung
Maschinelles Bündelsystem für Schlagabraum LZB

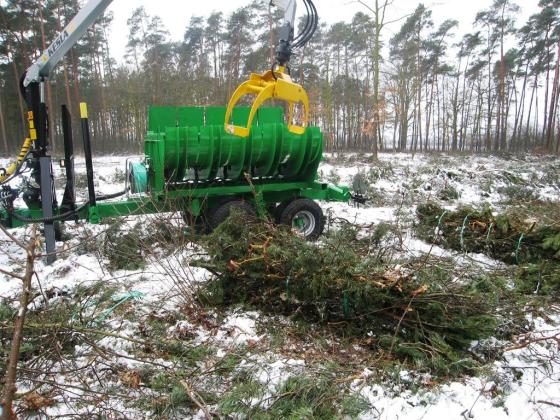

Das auf einem Forstanhänger für Holztransport aufgebaute maschinelle Bündelsystem für Schlagabraum besteht aus 5 Presssektionen, die auf einem gemeinsamen Zwischenrahmen montiert sind. Jede Sektion verfügt über eine feste Wand und bewegliche Elemente, die durch hydraulische Stellmotoren angetrieben werden.
Damit wird die Ladung verdichtet und mit Bändern zusammengebunden. Die Umreifung erfolgt manuell mit PP-Bändern und einem automatischen Binde- und Schweißgerät. Das vorhandene Hydrauliksystem ist mit einem Steuerblock ausgestattet, über den die Arbeit der Sektionen gesteuert wird. Das System wird aus der Zusatzhydraulik des Schleppers versorgt.
Das System ist für die Montage auf dem Anhänger JAR-8 vorgesehen, der mit einem Hydraulikkran ausgerüstet ist, mit dem Äste geladen und fertige Bündel entladen werden. Wird das System in einem bestimmten Zeitraum nicht genutzt, so kann es von dem Anhänger demontiert und auf den im Lieferumfang enthaltenen Stützfüßen abgestellt werden.
TECHNISCHE DATEN
|
BÜNDELSYSTEM: |
|
|
Gewicht |
2145 kg |
|
Länge |
2870 mm |
|
Höhe |
2450 mm |
|
Breite (im geschlossenen Zustand) |
2160 mm
3400 mm |
|
Anzahl Sektionen |
5 |
|
Öldruck |
16,0 MPa |
|
Öldurchfluss |
max. 50 l/min |
|
Bedienung |
1 Person |
|
Bündel: |
|
|
Länge |
2500 mm |
|
Querabmessungen |
500 x 500 mm |
|
Gewicht |
120 – 180 kg |
|
Art der Umreifung |
manuell |
|
Art der Bindung |
automatisch – Schweiss-Umreifungsgerät |
